RZ800A型一体化振动及温度传感器，是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。电涡流传感器系统以其*的优点，广泛应用于电力、石油、化工、冶金等行业，对汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等大型旋转机械的轴的径向振动、轴向位移、鉴相器、轴转速、胀差、偏心、油膜厚度等进行在线测量和安全保护，以及转子动力学研究和零件尺寸检验等方面。图1-1列举了电涡流传感器的一些典型应用示意。

2．1 频率响应：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊说明）

2．2 自振频率：10Hz

2．3 测量范围：0-10mm/s，0-20mm/s，0-200um,0-500um（可选）

2．4 输出电流：4～20mA

2．5输出阻抗：≤500Ω

2．6工作电压：DC12-24V±10%

2. 7接线方式：二线制

2．7加速度：10g

2．8测量方向:  垂直或水平

2．9 使用环境：温   度  -40℃～80℃   相对湿度 ≤

2．10 安装方式：螺钉固定 （可选）

2．11 重    量： 约324g

3．1 安装位置： 垂直或水平安装于被测振动点上，将传感器底部螺钉固定在被测壳体上，然后将传器拧在上面拧紧即可。

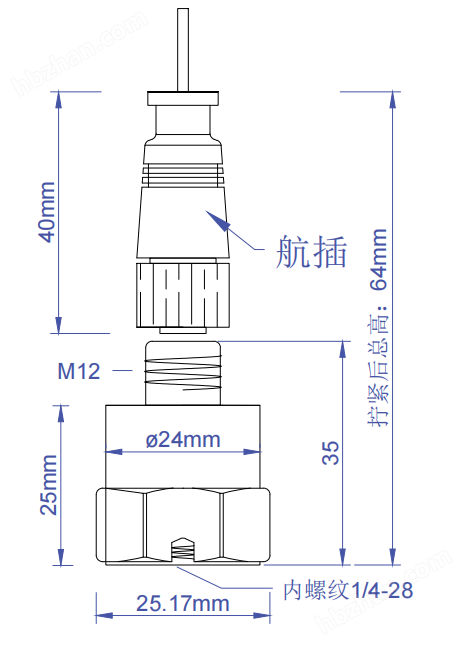

3．2 安装尺寸及规范：若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。

3．3 接线说明：棕色导线接DC24V电源正端，黑色导线接4-20mA输出，。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆
