型号HR-L2CY31F2A5

HR-L2CY31F2A5投入式液位变送器鸿泰产品使用说明

产品介绍

HR-L系列静压液位变送器使用进口、高稳定性扩散硅压力敏感芯片，通过高性的放大电路，将被测液体的液位信号转换成4～20mA DC标准信号。高质量的传感器采用的封装技术以及完善的装配工艺确保了产品的优异质量和性能。产品分为一体式、分体式结构，广泛的应用于船舶及航海系统、水文测量与监控、循环水及污水处理系统、城市及供水系统、水库大坝水位等工业现场液位测量与控制。

电缆一体式

电缆型分体式

铠装分体式

法兰直装式

HR-L电缆一体式

HR-L电缆分体式

HR-L铠装式

HR-L法兰直装式

配置类型：

直接引线（一体式）

导气电缆

SS304不锈钢壳体

配置类型：

K2型接线外壳

液晶数码或不带显示可选

导气电缆

配置类型：

K2型接线外壳

液晶数码或不带显示可选

SS304不锈钢壳体

配置类型：

法兰直接安装

液晶数码或不带显示可选

工作原理

液体中某一点的静压力与该点到液面的距离成正比,即：P=ρgh

其中 P---被测点的压力（压强）

ρ---介质密度

g---重力加速度

h---被测点到液面的高度

对已确定的被测介质与地点，ρ、g为常数，故被测点的液面位置的变化只与被测点的压力（压强）有关。

HR-L系列静压液位变送器就是通过测量被测点的静压力来确定液面位置的。

技术参数

测量范围：0～1～100m（大）

稳定性：0.1%FS/年

介质温度：-20～60℃

环境温度：-20～70℃

储存温度：-30～80℃

温度影响：变化量小于0.15%/10℃

精度等级：0.2、0.5级

工作电压：24VDC；无负载时变送器可工作在12VDC，大为36VDC

输出信号：4～20mA（二线制）

防护等级：传感器部分防护等级为IP68,接线盒部分为IP65

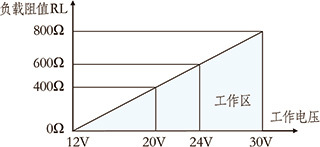

负载特性：输出信号：4～20mA

负载阻抗R与电源电压V的关系：R≤50（V-12）Ω

undefined

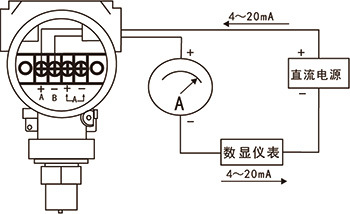

电气接线

铝外壳接线端子说明：

undefined

电缆一体式引线说明：

导线	二线
红色导线	电源正：+
蓝色导线	电源负：-
屏蔽线	地

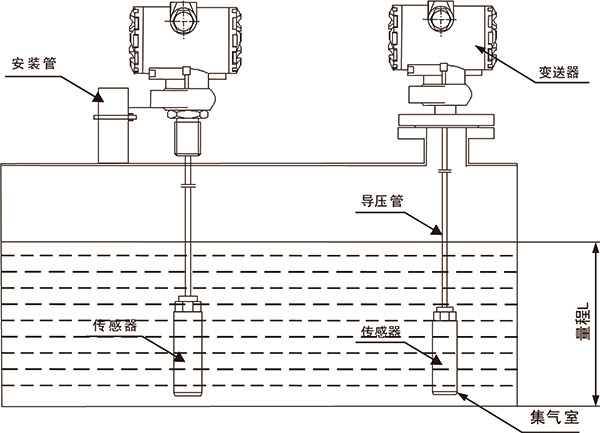

安装方式（mm）

undefined

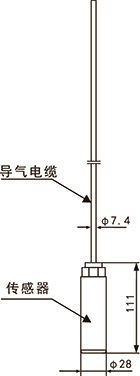

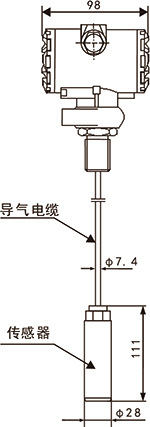

外形尺寸（mm）

undefined

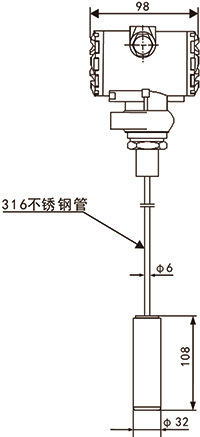

HR-L铠装式尺寸

undefined

HR-L2CY

电缆一体式

HR-L2CF

电缆分体式

HR-L2R

铠装分体式

HR-L2D

法兰直装式

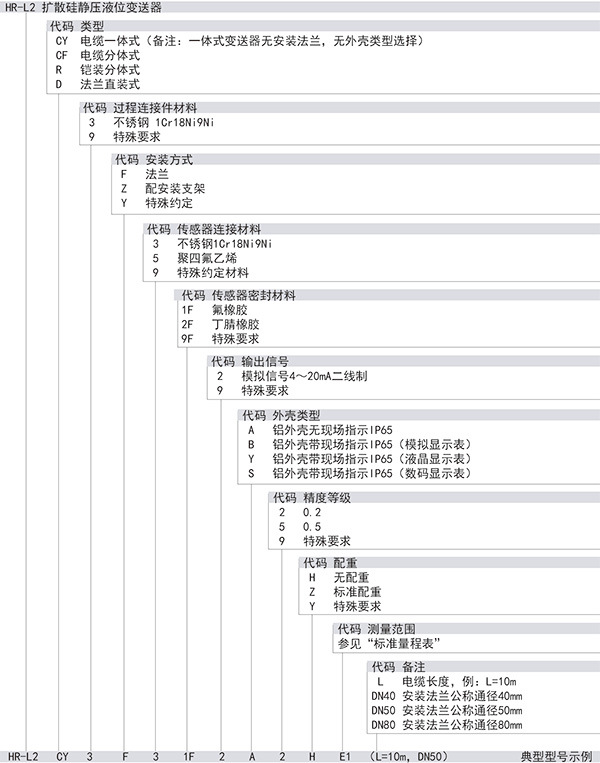

产品选型

undefined

标准量程表

测量范围	代号	量程调节范围	测量范围	代号	量程调节范围
0～10kPa	D3	1.0～10kPa	0～200kPa	E3	60.0～200kPa
0～20kPa	D5	10.0～20kPa	0～250kPa	E4	120.0～400kPa
0～40kPa	D7	12.0～40kPa	0～400kPa	E5	120.0～400kPa
0～60kPa	D8	20.0～60kPa	0～0.6MPa	F1	0.2～0.6MPa
0～100kPa	E1	30.0～100kPa	0～1.0MPa	F2	0.3～1.0MPa
0～160kPa	E2	60.0～200kPa
