P601GH0010MPET压力变送器

在线智能显示压力变送器

1、产品特点

适用于工业应用的高在线智能显示压力变送器
量程范围从0～0.01至500 MPa
采用的压阻式或SOS硅敏感压力传感器
长期稳定性好
高的耐压性能
带背光的定制化LCD显示屏
防爆等级：Ex d IIC T6/KGS
HART通信功能(可选)

2、应用

P601系列压力变送器非常适合于需要本地显示以及与工业应用中的远程数据采集设备进行通信的测量场景。

液压和气动系统

输电线路（LPG）和液化气（LNG）的调节系统

机床和自动化机械

流量控制和水处理

石油和海上工业

化工石化行业设备

自动化系统和工厂工程

液位测量

3、详细参数

输入

技术：的压阻式或SOS硅压力传感器

压力范围：0～0.01至500 MPa 表压、绝压或复合压

0 ~ 0.1至3,5 MPa 绝压

压力参考：表压，包括绝压、复合压和绝压

过载压力：1,5 times of F.S.(大500 MPa)

电流输出

电气连接类型：两线制技术
满量程输出信号：20 mA   ±0.03%
零位测量输出（本地显示）：4 mA  ±0.01%

带背光的定制化LCD显示屏
可根据要求提供其他信号：

供电规格

电源：12～36V直流电（非自由电压）
大负载电阻@24V：24V时500Ω
电源波纹：≤500 mV P-P
绝缘电阻：≥20 MΩ , 25VDC

性能规格
准确度：≤±0.25%F.S.
非线性度：±0.15%F.S.
重复性：±0.05%F.S.
压力滞后性：±0.05%F.S.
长期稳定性：±0.10%F.S./年
响应时间（10～）：≤20 ms
参考温度：25℃
工作温度范围（过程）：-40～85℃
补偿温度范围（过程）：-10～80℃
环境温度范围：-20～60℃
热灵敏度漂移：以35℃为参考≤±0.75%F.S.
热零点漂移：以35℃为参考≤±0.75%F.S.

物理规格

过程连接：R(PT) 3/8"(M)（标准）
过程兼容性：适用于与STS316L兼容的气体和液体
材料：接触介质部分：STS316L

4、尺寸图

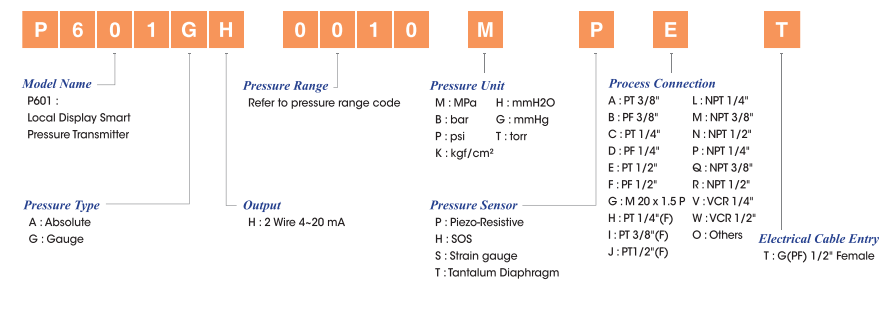

5、订购须知
