一.概述

       这是我公司“网络通”系列的产品，此系列仪表的特征是带RS-485通信口。她由传感器和仪表两部份组成。由于使用了自行设计的特殊芯片，所以功能特别强大。她几乎涵盖了物位仪表的测量、显示、报警、变送、控制等基本功能。可用作连续测量物位计；可用作物位变送器；可用作低－低、低、高、高－高四点报警开关；可用作物位高/低限控制兼异常限报警；可用作集散系统下位机……众多功能，作积木式组合，用户可按需要选用其中部份或全部，故称万用物位计！广泛用于物位的测量、报警与控制。由于装在仓上的传感器内没有任何电子元件，信号直接远传给二次表处理，所以特别适用于高温现场使用。

二.主要技术指标

◆  工作电源：AC220V±10% 或 DC24V　用户只可选其一
◆　功耗：<5W
◆　显示方式：3位半LED数字显示（小数点位置可选），30线光柱显示
◆　测量精度：±0.5 %F·S
◆　报警输出方式：低-低（L-L），低（L），高（H），高-高（H-H）四组继电器常开常闭触点输出，触点容量AC250V/0.3A；DC28V，0.；电阻负载，报警点可选为物位的10%，20%……80%，处
◆　控制输出方式：一组继电器常开常闭触点；触点容量AC250V/0.3A；DC28V，0.；电阻负载，可将物位控制在低（L）位与高（H）位之间，而低位和高位分别可选在物位的10%……40%和60%……处，通过选用控制继电器（K）的常开/常闭触头，可实现物料的自动进/出，把物位控制在设定的H与L之间。
◆　防护等级：IP65
◆　仪表工作环境温度：-25~45℃
◆　传感器工作（介质）温度：
普通型： -40~60℃
中温型： -40~200℃
高温型： -40~800℃
◆　介质（过程）压力： 压力型≤3MPa （其余型号为常压）
◆　传感器与二次仪表的连线与距离：距离≤20米。用75Ω视频同轴电缆（例如用一般75Ω电视信号传输屏蔽电缆）连接。同轴屏蔽电缆过长部份一定要剪去，够长即可。不可用一般屏蔽电缆。
◆　变送输出：4~20mA
◆　检测范围：≤10000P
◆　仪表安装方式：壁挂式
◆　仪表外形尺寸：210×130×60




三、二次仪表面板及外形图

四、传感器的探形式及外形

五、系统连接、元件分布及其功能

1－DP－电源指示灯；
2－DK－控制输出指示灯；
3－DL－空仓标定指示灯，闪亮表示未进行“空仓标定”，长亮表示已完成“空仓标定”；
4－DH－满仓标定指示灯，闪亮表示未进行“满仓标定”，长亮表示已完成“满仓标定”；
5－L-L－低-低位报警指示灯；
6－L－低位报警指示灯；
7－H－高位报警指示灯；
8－H-H－高-高位报警指示灯；
9－H-H－高-高位报警位置选择器，可选物位高度的60%，70%，80%，，出厂时置于处，想改变可拔下短路器改插旁边位置，如为控制型，本选择器位置决定异常高报警；
10－H－高位报警位置选择器，出厂时置于80%处，如为控制型，则本选择器位置决定物位；
11－L－低位报警位置选择器，出厂时置于20%处，如为控制型，则本选择器位置决定物位；
12－L-L－低-低报警位置选择器，出厂时置于10%处，如为控制型，本选择器位置决定异常低报警；
13－继电器输出接线端子，其中
10.11.12为高-高位报警输出
13.14.15为高位报警输出
16.17.18为低位报警输出
19.20.21为低-低位报警输出
22.23.24为控制继电器输出
14－DIP2－（备用）
15－DIP1－（备用）
16－MO－键，与空仓、满仓键配合使用。
17－ML－空仓键
18－MH－满仓键
19－数字显示小数点选择器，分上、中、下三档，上档小数点位置为0.000，中档小数点位置为00.00，下档小数点位置为000.0，出厂时置于中档处。
20－物位数字显示调节器。仪表完成空仓和满仓标定后，在物料满仓状态，用小镙丝力调整，使数字显示等于此时物位高度。
21－接线端子，包括电源、4～20mA变送输出、RS-485接口、地线
22－物位模拟光棒显示
23－物位数字显示
24－连接传感器的接线端子。用75欧视频同轴电缆与传感器连接，电缆的芯，一头接端子“1”，另一头接传感器端子“1”，即探；电缆的屏蔽层，一头接端子“2”，另一头接传感器的端子“2”即外壳。电缆长度小于20米，越短越好，中途不绕圈。
25－传感器接线端子

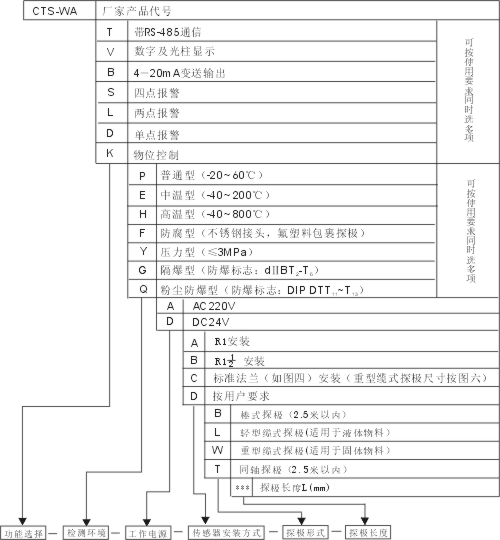

六、型号含义

七、选型举例

例：使用要求：数字及光棒显示；四点报警，常温常压；物位控制输出；R1安装；电源AC220V；探长2米。
               对应型号：CTS-WA-VSK-P-A-A-B-2000

八、选型注意事项

1. 本物位计的探长度可根据现场需要选择，应稍短于料仓高度；小于2.5米时应选用棒式探，过此长度应选用缆式探，测量固体物料并且 探长度过3-5米时应选用重型缆式探，液体物料可用轻型缆式探。
2. 固体物料并且是非金属料仓或物料介电常数≤1.8时需加辅助探；液体物料并且是非金属料仓或料槽和其它非规则料仓应选用同轴探。
3. 我公司提供选型咨询服务；特殊情况可按用户要求供货。

九、 报警输出点选择法

     本物位计有四组限报警输出，用户是可以选择不同报警点，出厂时已分别置于物位的、80%、20%和10%处，用户想改变，只需拔下“报警位置选择器”上的短路器改插在其他地方即可。

十、 防爆型产品的安装使用注意事项

    本产品经仪器仪表防爆监督检验站(NEPSI)认可，隔爆型防爆标志为：dⅡBT2-T6；粉尘防爆标志：DIP DTT11~T13，可用于相应爆炸性危险场所。
    1. 订购防爆型产品注意事项
    弄清危险场所易燃易爆介质的成分、场所区域划分；按照GB3836.1-38规定，查出防爆级别及温度组别。
应选择防爆等级比易燃易爆介质等级及温度组别高或相同的产品。
    2. 安装时的注意事项
    防爆型物位计安装时严格按照“人民共和国爆炸危险场所电器规程”的规定进行。安装时严格核对Ex字样及铭牌上的内容。
    安装时确保传感器外壳良好接地。
    传感器放在危险区，二次仪表放在区！
    传感器盖安装后严格检查，旋紧装好防拆装置。现场严禁带电开盖检修。
   传感器与排线管之间用软性管连接。

十一、 使用技巧及注意事项

1. 本物位计的传感器应在仓垂直安装，外壳地线标志处要连接地网。
2. 建议物位计内继电器触头不要直接带大电流负载，尤其感性或容性负载。带大电流负载应通过中间继电器，并在负载两端并接浪涌吸收元件。
3. 物位计从一个料仓换到另一个料仓使用，需按十二项所述方法重新投运。
4. 仪表与传感器连线的同轴电缆应尽量短，过长部份一定要剪去，绝不能把多余部份绕成圈。
5. 4~20mA变送信号可远传显示。

十二、投运方法

    本物位计进行空仓和满仓两次标定以后才能正常运行，可先标定空仓，再标定满仓，也可先标定满仓，再标定空仓，过程如下：

      附标定法：如果进行了不满意的标定，想，可按下“+空仓”键至“空仓标定指示灯”闪亮，原空仓标定数据；按下“+满仓”键至“满仓标定指示灯”闪亮，原满仓标定数据
